HPexploder·Sistema de Iniciação de Pulso de Alta Voltagem
O Hpexploder um sistema de iniciação de pulso de alta voltagem é uma versão aprimorada do iniciador digital alimentado por bateria de lítio. Ele utiliza um display LED de quatro dígitos para exibir a tensão de iniciação e a resistência da rede; possui capacitores de armazenamento especializados, com baixa impedância composta, proporcionando rápida ascensão de corrente para redes de iniciação elétrica potentes.
Possui um interruptor de iniciação rotativo, caixa robusta de plástico de engenharia à prova de água e uma nova fonte de energia de bateria recarregável de lítio, destacando-se por sua alta capacidade de iniciação, durabilidade do capacitor e a capacidade de resistir à humidade, além de dispensar a necessidade de troca de baterias. É uma fonte de energia conveniente e confiável para explosões de pequena e média dimensão.
-
Tensão de iniciação: 1950V±5%
-
Capacidade de armazenamento de energia: >20μF
-
Capacidade máxima de iniciação: 540 unidades de detonadores eléctricos industriais padrão nacional
-
Tempo de armazenamento de energia: <40s
-
Fonte de alimentação: DC4.2V (1 bateria de lítio 26650)
-
Tempo de carregamento da bateria de lítio: 10~14 horas
-
Faixa de medição de resistência: 0~2000Ω±1%
-
Corrente de verificação da rede: 1.25mA±5%
Carregar completamente a bateria de lítio com a luz verde acesa no carregador:
-
Verifique o iniciador, gire o interruptor para “Verificação de rede”, o visor exibirá “-1”, conecte uma resistência menor que 2000Ω à saída de alta tensão. Gire o interruptor para “Carregar”, o circuito carrega o capacitor de armazenamento de energia, o valor exibido aumenta e, quando atinge a voltagem nominal, o circuito vai parar automaticamente. Gire o interruptor para “Iniciar”, o terminal de saída de “Alta Tensão” fornece alta voltagem. Gire o interruptor para “Verificação de rede”, a voltagem do capacitor de armazenamento de energia é descarregada, o valor cai para “0” e volta para “-1”, indicando que o iniciador está a funcionar corretamente e pode proceder para as próximas etapas;
-
A verificação da rede de detonação está normal, confirmando que o indicador do iniciador está em “-1”, conecte a linha de detonação ao terminal de saída do iniciador;
-
Antes de armazenar energia, é essencial realizar uma nova verificação de rede para verificar o estado da conexão da rede;
-
Gire o interruptor para “Carregar” para iniciar o armazenamento de energia. O indicador de voltagem aumenta e, ao atingir a voltagem necessária, gire rapidamente para a posição de “Iniciar” e, em seguida, para “Desligado”. Desconecte a linha de detonação e limpe o iniciador. Quando iniciar poucos detonadores, é possível reduzir a voltagem de detonação conforme apropriado.
-
Devido à alta voltagem e grande capacidade do iniciador, não deve haver contato com a linha principal de detonação ou com os terminais de “Alta Tensão” após o início do armazenamento de energia.
-
A função de detecção de resistência da rede fornecida com este iniciador deve ser apenas para verificação adicional antes da detonação e não pode substituir ferramentas especializadas para detecção de rede.
-

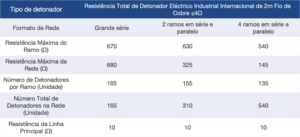

A resistência total do circuito de detonação não deve ser inferior a 10Ω. Não deve ser realizada uma detonação em paralelo múltiplo. Não deve ser realizado teste de curto-circuito.
-
Se os dados piscarem, indica que capacidade insuficiente da bateria de lítio, que deve ser recarregada. Deve ser dada atenção à segurança do local de carregamento.
O pino de detonação penetra no interior do tubo de transmissão e é conectado ao detonador. Pressione e mantenha pressionado o botão “Descarga/Armazenamento”, o indicador de tensão aumentará.
Quando atingir 1950V, pressione o botão “Iniciar”. Em seguida, solte os botões “Descarga/Armazenamento” e “Iniciar”. Se for necessário conectar um cabo de extensão, é necessário que o cabo esteja esticado e que a resistência do cabo não ultrapasse 20Ω.
E a resistência de isolamento não deve ser inferior a 20mΩ. Se for necessário iniciar os detonadores de uma distância longa com um tubo de transmissão, é possível adquirir um pino de detonação remoto.
